CO2冷媒冷凍機「スーパーグリーン」

CO2冷凍機の様々な用途

スーパーグリーンの様々な用途

CO2冷凍機「スーパーグリーンは、お客様の用途に合わせ、様々なラインナップがございます。
対応可能な用途についてご紹介します。

① 冷凍倉庫

冷凍倉庫用CO2冷凍機 Fシリーズ

CO2冷凍機スーパーグリーン(ブースタータイプ)を使用し、冷蔵倉庫(F級冷凍庫)内に設置した蒸発器(クーラー)へ直接CO2冷媒液を送り冷凍庫内を冷やします。
庫内温度は、マイナス25℃が標準ですが、最大でマイナス45℃まで対応が可能です。

冷凍倉庫フロー図

冷凍倉庫 フロー図

CO2冷凍機スーパーグリーン対応機種

冷凍倉庫 対応機種

SG-F1、SG-F2、SG-F3、SG-F4

冷凍機の仕様

蒸発温度-48℃~-20℃
室温-45℃〜-15℃
冷却能力34kW〜162kW
1ユニットあたりの
倉庫容積
1,000[t]設備トン~6,500[t]設備トン

② 冷蔵倉庫

冷蔵倉庫用CO2冷凍機 Cシリーズ

CO2冷凍機スーパーグリーン(単段圧縮タイプ)を使用し、冷蔵倉庫(C級冷凍庫)内に設置した蒸発器(クーラー)へ直接CO2冷媒液を送り冷凍庫内を冷やします。
庫内温度は、プラス10℃が標準ですが、最大でマイナス15℃まで対応が可能です。

冷蔵倉庫フロー図

冷蔵倉庫 フロー図

CO2冷凍機スーパーグリーン対応機種

冷蔵倉庫 対応機種

SG-C1、SG-C2、SG-C3、SG-C4

冷凍機の仕様

蒸発温度-20℃~0℃
室温-15℃〜+15℃
冷却能力41kW〜166.6kW

③ 製氷

製氷機械メーカーの製氷機とCO2冷凍機スーパーグリーン(ブラインチラータイプ)を接続し、角氷やプレートアイスなどを冷やされたブラインにて冷却・製氷を行います。
自社開発のCO2シェル&チューブ熱交換器により、塩化カルシウムブラインにも対応しています。

製氷フロー図

製氷 フロー図

CO2冷凍機スーパーグリーン対応機種

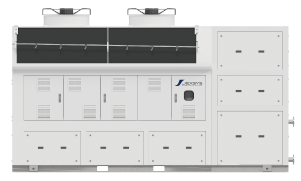

製氷 対応機種

SG-F2B

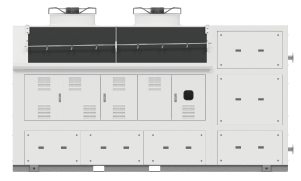

製氷 対応機種

SG-C2BS

製氷 対応機種

SG-B3S

冷凍機の仕様

蒸発温度-25℃~-10℃
冷却能力60kW~140kW

④ フリーザー

フリーザ製造機器メーカーのトンネルフリーザやスパイラルフリーザとCO2冷凍機スーパーグリーンを接続し、直接CO2冷媒液を送り冷凍食品等の冷却を行います。
高出力のCO2冷凍機により、設備稼働時の冷やし込みの時間の短縮を実現しています。

フリーザーフロー図

フリーザー フロー図

CO2冷凍機スーパーグリーン対応機種

フリーザー 対応機種
フリーザー 対応機種
フリーザー 対応機種

FF300~FF1500

冷凍機の仕様

蒸発温度-15℃~-43℃
冷却能力45kW〜252kW

⑤ マーガリン製造・
アイスクリーム製造

マーガリン製造機器メーカーのマーガリン練機(CO2冷媒用)やアイスクリーム製造機とCO2冷凍機スーパーグリーンを接続し、直接CO2冷媒液を送りマーガリンやアイスクリームの冷却を行います。練機は、CO2冷媒満液式の蒸発器となります。
製品毎に蒸発温度調整が可能で、多品種対応できます。

マーガリンフロー図

マーガリン フロー図

CO2冷凍機スーパーグリーン対応機種

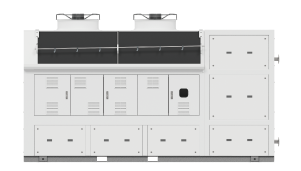

マーガリン製造・アイスクリーム製造 対応機種

スーパーグリーン特別仕様 C2T、CT

冷凍機の仕様

蒸発温度-25℃~-20℃
冷却能力30kW~210kW

※特別仕様の機種です。詳細な仕様はお問い合わせください。

⑥ ビール工場炭酸ガス捕集設備

ビール工場で醸造中に発生する炭酸ガスを回収し再利用する炭酸ガス捕集設備にCO2冷凍機スーパーグリーン(ブラインチラータイプ)を接続し、捕集した炭酸ガスを冷やされたブラインにて冷却し液化炭酸にします。

ビール工場炭酸ガス捕集設備フロー図

ビール工場炭酸ガス捕集設備 フロー図

CO2冷凍機スーパーグリーン対応機種

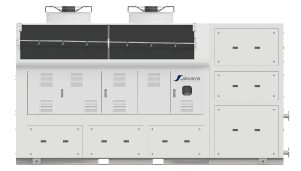

ビール工場炭酸ガス捕集設備 対応機種

SG-B3

冷凍機の仕様

蒸発温度-34℃~-26℃
ブライン取出温度-28℃~-20kW
冷却能力45kW~90kW

⑦ ショーケース

CO2冷凍機スーパーグリーン(ブースタータイプ)を使用し、冷凍用ショーケース及び冷蔵用ショーケース内に設置した蒸発器(クーラー)へ直接CO2冷媒液を送りショーケース内を冷やします。
ショーケース用CO2冷凍機、1台のユニットで冷凍ショーケース・冷蔵ショーケースを同時に冷却することが可能です。

ショーケースフロー図

ショーケース フロー図

CO2冷凍機スーパーグリーン対応機種

ショーケース 対応機種

スーパーグリーン小型機種 SG-F0.5、SG-C0.5

冷凍機の仕様

蒸発温度冷蔵 -10℃ / 冷凍 -40℃
冷却能力冷蔵 17kW~49kW / 冷凍 2kW~7kW

※特別仕様の機種です。詳細な仕様はお問い合わせください。
